Как работают автоматические дорожные блокираторы: от сигнала до активации

Автоматические дорожные блокираторы — это современное средство контроля доступа, используемое для ограничения въезда транспорта на охраняемую территорию. Они устанавливаются на въездах в государственные учреждения, бизнес-центры, аэропорты, склады, а также в зонах с повышенными требованиями к безопасности — например, в военных или стратегических объектах.

В этой статье мы подробно разберём, как работает автоматический блокиратор: от момента подачи сигнала до полной активации и возврата в исходное положение.

Что такое автоматический дорожный блокиратор?

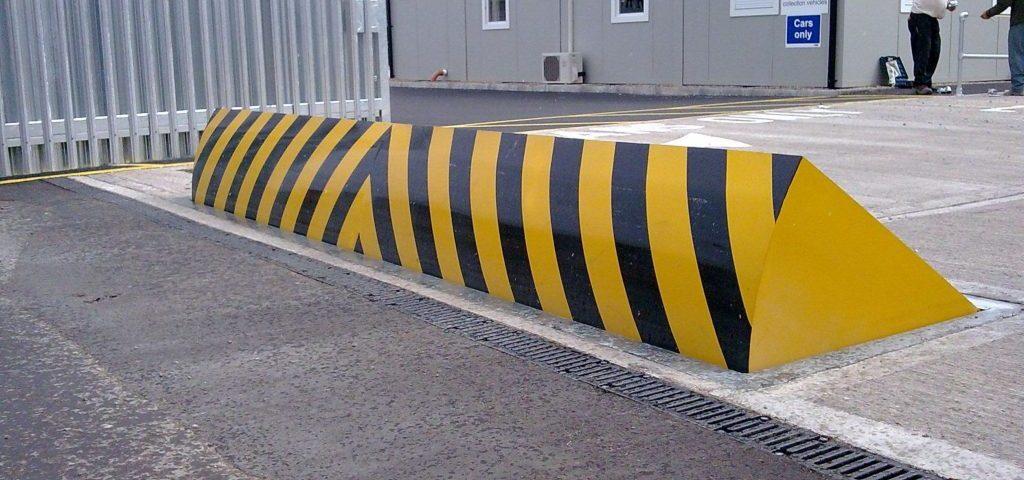

Дорожный блокиратор (англ. road blocker) — это антипарковочное и противотаранное устройство, представляющее собой стальной щит, который поднимается из-под дорожного покрытия и блокирует путь транспортному средству.

Автоматические блокираторы оснащены приводом (гидравлическим или электромеханическим), управляющим системой подъёма и опускания. Их отличает высокая скорость срабатывания, надёжность, устойчивость к ударам и возможность интеграции с системами безопасности.

Этапы работы автоматического дорожного блокиратора

Работа блокиратора состоит из нескольких ключевых этапов. Рассмотрим их по порядку:

1. Подача сигнала на активацию

Сигнал на активацию может подаваться разными способами:

• С помощью пульта дистанционного управления

• Через кнопку на посту охраны

• По команде системы контроля доступа (СКУД), интегрированной с RFID‑картой, считывателем или биометрией

• Через таймер или сценарий управления (например, автоматическое поднятие в ночное время)

• При срабатывании аварийной системы (например, в случае тревоги)

Сигнал передаётся на управляющий блок, который интерпретирует команду и подаёт импульс на исполнительный механизм блокиратора.

2. Активация управляющего блока

Управляющий блок — это «мозг» системы. Он принимает входящий сигнал, проверяет текущий статус устройства (например, не находится ли блокиратор уже в поднятом положении), и даёт команду на выполнение действия. Если система интегрирована с видеонаблюдением, СКУД или пожарной сигнализацией — управляющий блок также может выполнять функции логики сценариев (например, не поднимать блокиратор, если работает сигнал тревоги).

3. Приведение в действие привода

После подтверждения команды, в действие приводится механизм подъема:

• Гидравлический привод — самый распространённый тип, обеспечивающий мощный и быстрый подъём (до 4–6 секунд). Отличается высокой надёжностью, устойчив к экстремальным погодным условиям.

• Электромеханический привод — используется реже, как правило, в местах с ограниченным доступом к гидравлике или при более низких требованиях к нагрузке.

• Пневматический привод — менее распространён, требует компрессорного оборудования и сложного обслуживания.

Механизм поднимает защитный щит, полностью перекрывая проезд. Щит изготавливается из усиленной стали, способной выдержать значительные ударные нагрузки — вплоть до наезда грузового автомобиля на скорости 50–80 км/ч (в зависимости от модели).

4. Фиксация в верхнем положении

Когда щит достигает верхнего положения, он фиксируется в нём, обеспечивая защиту от несанкционированного проезда. Некоторые модели имеют встроенные замки блокировки положения, а также датчики, подтверждающие полный подъём.

Дополнительно блокиратор может сопровождаться:

• Световой индикацией (например, красный/зелёный светофор)

• Звуковыми сигналами

• Шлагбаумом или турникетом, работающими в связке

5. Работа в активном режиме

В поднятом положении блокиратор находится до следующей команды. Всё это время он способен выдерживать погодные воздействия (дождь, снег, морозы), механическое давление (например, наезд случайного автомобиля), и попытки взлома. В моделях с сертификацией PAS 68 или IWA 14 предусмотрена защита от тарана.

В некоторых системах предусмотрена автоматическая деактивация по расписанию или сигналу от системы пожарной безопасности, которая в экстренных случаях опускает блокиратор для эвакуации.

6. Команда на опускание

Команда на опускание подаётся тем же способом, что и на подъём: вручную или автоматически. Управляющий блок проверяет возможность выполнения действия (например, нет ли транспорта над блокиратором), после чего передаёт команду на привод.

7. Опускание и возврат в исходное положение

Привод опускает блокиратор в дорожное покрытие, выравнивая его с уровнем земли. Обычно это занимает от 4 до 8 секунд. Некоторые модели поддерживают ускоренное опускание в экстренной ситуации (автоматическое падение), при отключении питания или нажатии аварийной кнопки.

В опущенном состоянии проезд открыт. Система готова к следующему циклу.

Дополнительные элементы системы

Современные блокираторы часто включают в себя следующие компоненты:

• Индукционные петли — для определения наличия транспорта над устройством

• Сенсоры положения — контролируют высоту и правильность фиксации щита

• Обогревательные элементы — предотвращают обледенение зимой

• Резервное питание (UPS) — обеспечивает работу при отключении электричества

• Модуль удалённого мониторинга — отслеживает состояние устройства через интернет или сеть безопасности

Заключение

Автоматические дорожные блокираторы — это высокотехнологичные устройства, обеспечивающие контроль и безопасность на объектах с любым уровнем доступа. Их эффективность определяется не только прочностью конструкции, но и отлаженной системой управления, быстрой реакцией и интеграцией с другими системами безопасности.

При выборе блокиратора важно учитывать не только его физические характеристики (высоту, грузоподъёмность, устойчивость к ударам), но и совместимость с системами СКУД, возможностью аварийного отключения, а также доступностью сервисного обслуживания.
